Описание

AMD начала продажи Radeon RX 560 (мобильная) 5 января 2017 по рекомендованной цене 99.99$. Это ноутбучная видеокарта на архитектуре GCN 4.0 и техпроцессе 14 нм, в первую очередь рассчитанная на геймеров. На ней установлено 4 Гб памяти GDDR5 на частоте 6 ГГц, и вкупе с 128-битным интерфейсом это создает пропускную способность 96 Гб / s.

С точки зрения совместимости это карта, подключаемая по интерфейсу MXM-B (3.0). Потребляемая мощность – 55 Вт.

Она обеспечивает слабую производительность в тестах и играх на уровне 13.84% от лидера, которым является NVIDIA TITAN RTX.

Содержание

Справочные материалы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix RX 560 OC 4 ГБ 128-битной GDDR5

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus ROG Strix RX 560 OC 4 ГБ 128-битной GDDR5 (ROG-STRIX-RX560-O4G-GAMING, P/N 90YV0AH0-M0NM00)
Параметр Значение Номинальное значение (референс)
GPU Radeon RX 560 (Polaris 21)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC Mode: 1246—1346
Gaming Mode: 1226—1326
1175—1275
Частота работы памяти (физическая (эффективная)), МГц 1750 (7000) 1750 (7000)
Ширина шины обмена с памятью, бит 128
Число вычислительных блоков в GPU 16
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 1024
Число блоков текстурирования (BLF/TLF/ANIS) 64
Число блоков растеризации (ROP) 16
Размеры, мм 192×110×36 220×100×35
Количество слотов в системном блоке, занимаемые видеокартой 2 2
Цвет текстолита черный черный
Энергопотребление Пиковое в 3D, Вт 91 90
В режиме 2D, Вт 22 22
В режиме «сна», Вт 3 3
Уровень шума В режиме 2D, дБА 18,0 18,0
В режиме 2D (просмотр видео), дБА 18,0 18,0
В режиме максимального 3D, дБА 33,7 25,5
Выходные гнезда 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4
Поддержка многопроцессорной работы Нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 3 3
Дополнительное питание: количество 8-контактных разъемов Нет Нет
Дополнительное питание: количество 6-контактных разъемов 1 1
Максимальное разрешение 2D Display Port 4096×2160
HDMI 4096×2160
Dual-Link DVI 2560×1600
Single-Link DVI 1920×1200
Максимальное разрешение 3D Display Port 4096×2160
HDMI 4096×2160
Dual-Link DVI 2560×1600
Single-Link DVI 1920×1200

Искать цены в каталоге iXBT.com

Комплектация локальной памятью

Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.

Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)
Вид спереди
Asus ROG Strix RX 560 OC 4 ГБ 128-битной GDDR5 AMD Radeon RX 560
Вид сзади
Asus ROG Strix RX 560 OC 4 ГБ 128-битной GDDR5 AMD Radeon RX 560

Печатная плата полностью спроектирована инженерами Asus.

На торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора, переключив который с материнской платы либо установив дополнительно, можно заставить его работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Читайте также:  Колонки к потолку для соседей

Схема питания имеет 5 фаз (4+1) и управляется цифровым контроллером Digi+ ASP1211. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 5,5% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно в 5% в зависимости от разрешения и режима работы.

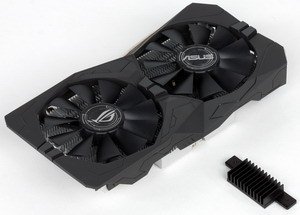

Система охлаждения

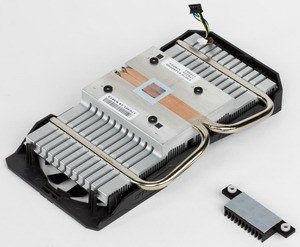

Перед нами кулер DirectCu II. Главной его частью является массивный пластинчатый никелированный радиатор. Две тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительного маленького радиатора охлаждаются силовые транзисторы.

Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются.

СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является хорошим результатом для видеокарты такого уровня.

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
    4. Оценка градаций уровня шума выполняется по методике, описанной здесь:
    • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
    • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
    • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
    • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.
    Читайте также:  Вставка php кода в html

    В режиме простоя в 2D температура составляла 43 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.

    При просмотре фильма с аппаратным декодированием температура поднималась до 49 °C, вентиляторы по-прежнему не работали. Шум был равен фоновому — 18,0 дБА.

    В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 2392 оборотов в минуту, шум вырастал до 33,7 дБА. Можно отнести данную СО к не очень шумным.

    Термоснимок

    Комплектация
    Упаковка

    Установка и драйверы

    Конфигурация тестового стенда

    • Компьютер на базе процессора AMD Ryzen 7 1800X (Socket AM4):
    • процессор AMD Ryzen 7 1800X (o/c 4 ГГц);
    • СО Antec KUHLER H2O 920;
    • системная плата Asus ROG CROSSHAIR VI HERO на чипсете AMD X370;
    • оперативная память 16 ГБ DDR4 2 x AMD Radeon R9 8GB UDIMM 3200 МГц (16-18-18-39);
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • блок питания Seasonic PRIME 1000 W Titanium (1000 Вт);
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson ReLive Edition 17.6.2;
  • драйверы Nvidia версии 382.53;
  • VSync отключен.
  • Список инструментов тестирования

    Методику тестирования и все настройки можно посмотреть здесь.

    • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
    • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
    • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)
    • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
    • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
    • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)
    • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
    • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
    • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
    • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)

    Результаты тестов: сравнение производительности

    Выводы

    Рейтинг iXBT.com
    Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
    Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 560 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. 20 июля 2017 г.
    Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
    17 GTX 1050 Ti 4 ГБ, 1290—1690/7000 1600 1231 13 000
    18 Asus ROG Strix RX 560 OC (4 ГБ), 1246—1346/7000 1540 1467 10 500
    19 RX 560 4 ГБ, 1175—1275/7000 1460 1460 10 000
    20 GTX 960 2 ГБ, 1126—1342/7000 1300 1000 13 000
    21 RX 460 4 ГБ, 1096—1200/7000 1250 1389 9000
    22 GTX 1050 2 ГБ, 1354—1704/7000 1220 1356 9000
    23 GTX 950 2 ГБ, 1024—1277/6600 1020 1074 9500

    Комментарий к Рейтингам iXBT.com

    Рейтинг полезности
    Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
    Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей 20 июля 2017 г.
    Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
    01 Asus ROG Strix RX 560 OC (4 ГБ), 1246—1346/7000 1467 1540 10 500
    02 RX 560 4 ГБ, 1175—1275/7000 1460 1460 10 000
    03 RX 460 4 ГБ, 1096—1200/7000 1389 1250 9000
    04 GTX 1050 2 ГБ, 1354—1704/7000 1356 1220 9000
    05 GTX 1050 Ti 4 ГБ, 1290—1690/7000 1231 1600 13 000
    07 GTX 950 2 ГБ, 1024—1277/6600 1074 1020 9500
    12 GTX 960 2 ГБ, 1126—1342/7000 1000 1300 13 000
    Читайте также:  Не удается смонтировать system invalid argument

    Комментарий к Рейтингам полезности

    Asus ROG Strix RX 560 OC (4 ГБ) — хороший вариант среднебюджетного ускорителя Radeon RX 560, демонстрирующий производительность в среднем на 5,4% выше, чем референс-карта, и имеющий неплохую систему охлаждения, хотя и не самую тихую. Из-за сложившегося на момент написания материала дефицита видеокарт цены всех ускорителей сильно завышены и резко колеблются, поэтому обсуждать ценовую привлекательность этой и других видеокарт невозможно. Кстати, дефицит говорит о том, что даже такие ускорители среднего уровня хорошо расходятся для майнинга.

    Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).

    В номинации «Оригинальный дизайн» (за июль 2017 года)

    награду получила карта:

    • Asus ROG Strix RX 560 OC 4 ГБ 128-битной GDDR5

    AMD Radeon Pro 560 – мобильная видеокарта, основанная на маленьком Polaris 21 чипе от AMD. Это вариант для 15-дюймового Apple MacBook Pro (середина 2017 года) и, вероятно, очень похожий на Radeon Pro 460 (за исключением немного улучшенного процесса для нового чипа Polaris 21). Он аналогичен настольному Radeon RX 460, но не со всеми 1024 шейдерными блоками.

    По сравнению с более медленным Radeon Pro 555 (модель начального уровня), Radeon Pro 560 оснащен 4 ГБ памяти GDDR5. Его средняя игровая производительность в Windows чуть выше GeForce GTX 960M и ниже среднего уровня GTX 965M. По сравнению с увеличенными частотами настольных моделей серии 500, Radeon Pro 560 будет лишь немного быстрее.

    Мобильная видеокарта Radeon Pro 560 должна поддерживать все функции настольных RX 460/560, к примеру, DisplayPort 1.2 (Polaris фактически поддерживает до 1.4), HDMI 2.0 (через адаптер USB-C), новый видеодекодер H.265 и кодер.

    Чип Polaris 21 изготовлен в немного улучшенном 14-нм режиме FinFET в соответствии с AMD. Потребляемая мощность Radeon Pro 560 составляет 35 Вт.

    Производитель: AMD
    Серия: Radeon RX 500M
    Код: Polaris 21
    Архитектура: Polaris
    Потоки: 1024 — unified
    Тактовая частота: 907 МГц
    Частота памяти: 5080 МГц
    Шина памяти: 128 бит
    Тип памяти: GDDR5
    Максимальный объем памяти: 4096 МБ
    Общая память: нет
    DirectX: DirectX 12
    Максимальное энергопотребление: 35 Вт
    Число транзисторов: 3000 млн
    Технология: 14 нм
    Дополнительно: DisplayPort 1.3 HBR / 1.4 HDR Ready, HDMI 2.0, AMD FreeSync
    Размер ноутбука: большой
    Дата выхода: 05.06.2017

    * Указанные тактовые частоты могут быть изменены производителем
